Yuk bikin Osiloskop sendiri dengan Laptop lewat Connector Microphone

Untuk lebih detailnya bisa membaca link yang saya kasihkan di atas. Tulisan di bawah, hanya rangkuman dari artikel link di atas.

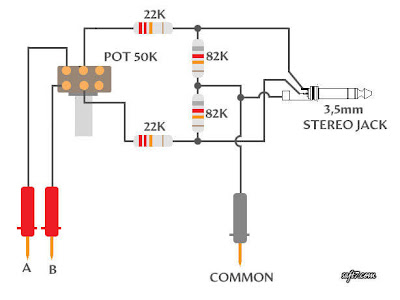

Rangkaian :

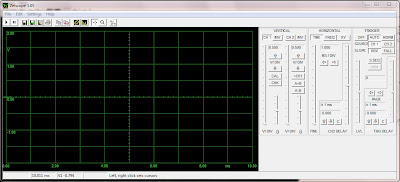

Dan untuk softwarenya bisa download disini ....

Contoh penampakan hasilnya dengan tegangan dari signal generator sinusoidal.


atau
Contoh penampakan hasilnya dengan tegangan dari signal generator sinusoidal.



atau bagi yang ingin membuat softwarenya sendiri dengan DELPHI, Visual Basic, Visual C atau lainnya, bisa download file *.dll nya di sini : http://www.oscilloscope-lib.com/

(jika link-nya mati bisa ditanyakan langsung ke trigas.badmianto@yahoo.com atau YM : bhadmianto@yahoo.com)

Kelemahan dari penggunaan sound card sebagai osiloskop antara lain :
1. Dari hasil eksperimen penulis, hanya bisa menampilkan sinyal yang mempunyai frekuensi dan tidak bisa menampilkan sinyal DC. Jadi ada semacam filter HPF (High Pass Filter), meneruskan frekuensi tinggi. Untuk sinyal DC dibuat menjadi 0 Volt ...
