Power Steering System
Sekarang ini, power steering menjadi salah satu perlengkapan standar kendaraan. Dengan adanya permintaan ini maka hampir lebih dari 90 persen mobil menggunakan power steering. Pada kendaraan power steering terdahulu menggunakan power rack-and-pinion system atau integral power steering gear assembly. Umumnya, rack-and-pinion system dipasang pada kendaraan berpenggerak roda depan. Dan untuk kendaraan berpenggerak roda belakang digunakan jenis Integral power steering gear.

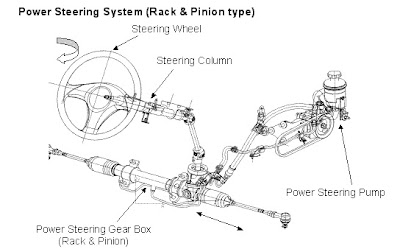

Seluruh sistem menggunakan satu power steering pump yang dipasang pada engine dan driven menggunakan satu belt, pressure hose assembly, dan return line. Juga menggunakan satu control valve yang dipasang di dalam hydraulic circuit.
Automobile power steering sebenarnya adalah power-assisted steering. Seluruh sistem dibuat sedemikian rupa sehingga mobil bisa dikemudikan secara manual pada saat mesin mati atau jika terjadi kesalahan pada sumber power.

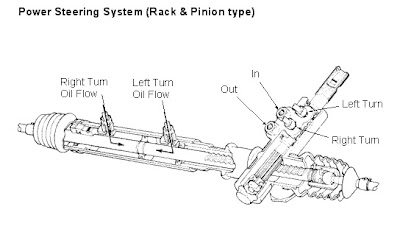

Umumnya yang banyak dipakai adalah tipe power rack-and-pinion steering assembly. Rrack-and-pinion assembly ini merupakan unit hydraulic-mechanical dengan integral piston dan rack assembly. Satu internal rotary valve yang mengarahkan minyak power steering dan mengontrol tekanan untuk mengurangi steering effort.
Ketika steering wheel diputar, tahanan yang terbentuk oleh berat kendaraan dan mobil gesekan antara ban dan permukaan jalan menyebabkan torsion bar di dalam rotary valve menjadi membelok. Hal ini merubah posisi valve spool dan sleeve, kemudian mengarahkan minyak power steering dibawah tekanan ke power cylinder.
Sekarang ini, power steering menjadi salah satu perlengkapan standar kendaraan. Dengan adanya permintaan ini maka hampir lebih dari 90 persen mobil menggunakan power steering. Pada kendaraan power steering terdahulu menggunakan power rack-and-pinion system atau integral power steering gear assembly. Umumnya, rack-and-pinion system dipasang pada kendaraan berpenggerak roda depan. Dan untuk kendaraan berpenggerak roda belakang digunakan jenis Integral power steering gear.
Seluruh sistem menggunakan satu power steering pump yang dipasang pada engine dan driven menggunakan satu belt, pressure hose assembly, dan return line. Juga menggunakan satu control valve yang dipasang di dalam hydraulic circuit.
Automobile power steering sebenarnya adalah power-assisted steering. Seluruh sistem dibuat sedemikian rupa sehingga mobil bisa dikemudikan secara manual pada saat mesin mati atau jika terjadi kesalahan pada sumber power.
Umumnya yang banyak dipakai adalah tipe power rack-and-pinion steering assembly. Rrack-and-pinion assembly ini merupakan unit hydraulic-mechanical dengan integral piston dan rack assembly. Satu internal rotary valve yang mengarahkan minyak power steering dan mengontrol tekanan untuk mengurangi steering effort.
Ketika steering wheel diputar, tahanan yang terbentuk oleh berat kendaraan dan mobil gesekan antara ban dan permukaan jalan menyebabkan torsion bar di dalam rotary valve menjadi membelok. Hal ini merubah posisi valve spool dan sleeve, kemudian mengarahkan minyak power steering dibawah tekanan ke power cylinder.
Perbedaan tekanan pada satu sisi piston (yang dipasang pada rack) membantu menggerakkan rack untuk mengurangi usaha putar. Minyal pelumas yang ada di dalam sisi power cylinder lainnya dipaksa ke control valve dan kembali ke pump reservoir. Pada saat steering efforts berhenti, maka control valve diketengahkan oleh gaya puntir dari torsion bar, tekanan diseimbangkan pada kedua sisi piston, dan roda depan kembali lurus ke posisi depan.
