Sistem Kecepatan Rendah (Pilot System)


Sistem Kecepatan Rendah (Pilot System)
Pada sistem kecepatan rendah sekaligus dapat mencakup keadaan aliran bahan bakar pada waktu mesin dihidupkan yaitu kecepatan idle / langsam/ stasioner. Pada waktu mesin dihidupkan, dibutuhkan campuran bahan bakar dan udara yang gemuk. Untuk ini trotel diatur dalam keadaan tertutup sehingga jumlah udara yang masuk sedikit sekali yaitu melalui celah pada ujung choke atau lebih tepatnya melalui pengontrolan dari pilot air jet. Dapat dilihat dengan jelas bahwa bahan bakar hanya masuk melalui ujung sekrup penyetel stasioner (pilot screw). Prinsip kerja sistem kecepatan rendah setiap tipe karburator pada dasarnya sama, yaitu dengan memanfaatkan kevakuman di bawah katup trotel.
Cara Kerja Sistem Kecepatan Rendah Karburator Tipe
Variable Venturi

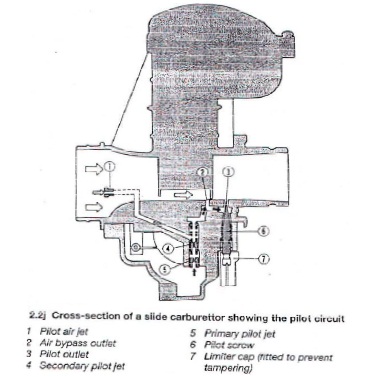

Berdasarkan gambar di atas dapat dilihat bahwa bila katup trotel (slide) masih menutup pada kecepatan stasioner, maka aliran udara hanya dapat mengalir melalui pilot air jet (1) menuju pilot outlet (3). Bahan bakar dari ruang pelampung masuk melalui primary pilot jet (5) dan akan mulai bercampur dengan udara di dalam secondary pilot jet (4). Campuran udara dan bahan bakar selanjutnya akan keluar melalui pilot outlet menuju ruang bakar melewati manifold masuk (intake manifold). Pilot screw (6) berfungsi untuk mengatur jumlah campuran yang diinginkan. Jika katup trotel dibuka sedikit (masih kecepatan rendah tapi sudah di atas putaran/kecepatan stasioner), maka jumlah pasokan udara akan bertambah karena disamping melewati pilot air jet, udara juga mengalir melalui air bypass outlet (2). Dengan bertambahnya jumlah udara maka bahan bakar yang terhisap juga akan bertambah sehingga jumlah campuran yang dialirkan ke ruang bakar semakin banyak. Dengan demikian putaran mesin akan naik seiring dengan
bertambahnya jumlah campuran yang masuk ke ruang bakar
