Distributor


Fungsi distributor dapat di bagi dalam 4 bagian ;

1. Bagian pemutus / arus . Pada bagian ini terdiri dari

a. breaker point (contact point / point )
  Fungsinya adalah untuk memutuskan arus listrik dan menghubungkannya dari kumparan primer coil ke massa agar terjadi induksi pada kumparan sekunder coil .induksiterjadi pada saat breaker point I putus atau terbuka

Lihat gambar ;

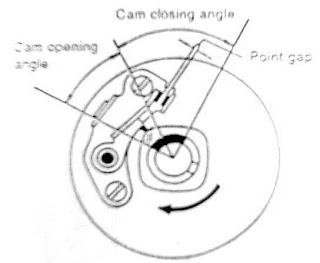

b. camlobe ( nok )
Fungsinya adalah untuk mengungkit breaker point agar dapat memutus dan menghubungkan arus listrik pada kumparan primer coil

Lihat gambar ;





C kondensor
  Fungsinya adalah untuk menghilangkan /mencegah terjadinya loncatan api atau bunga api listrik pada breaker point. Kemampuan dari suatu kondensor dapat di tunjukkan dengan berapa besar kapasitasnya.kapasitas kondenser di ukur dalam (uf ) mikro farad.pada kendaraan Toyota ,condenser yang di pergunakan ada 3 macam ;
  Condenser kabel warna hijau kapasitasnya 0,15 uf
  Condenser kabel warna kuning kapasitasnya 0,22 uf                                                                          Condenser kabel warna biru kapasitasnya 0,25 uf







Terbakarnya breaker point sering juga di akibatkan oleh condenser yang tidak sesuai dengan kapasitasnya atau kapasitasnya tidak normal.



2. Bagian Distributor
Bagian ini berfungsi membagi – bagikan ( mendistribusikan )arus tegangan tinggi yang di hasilkan / di bangkitkan oleh kumparan sekunder pada ignition coil ke busi pada tiap –tiap silinder sesuai dengan urutan pengapian .bagian ini terdiri dari tutup distributor dan rotor
Lihat gambar ;



3. Bagian Governor Advancer
Bagian ini berfungsi untuk memajukan saat pengapian sesuai dengan pertambahan mesin .bagian ini terdiri dari Governor weight dan governor spring ( pegas governor )
Gambar di bawah ini menunjukkan kontruksi dari Governor Advancer

4. Bagian Vakum Advancer
Bagian ini berfungsi untuk memundurkan atau memajukan saat pengapian pada saat beban mesin bertanlbah atau berkurang. Bagian ini terdiri dari breaker plate vakum advancer ,yang akan bekerja atas dasar kevakuman yang terjadi di dalam intake manifold.
