RANGKA (FRAME) sepeda Motor


Ditinjau dari segi struktur atau bentuk rangka mempunyai fungsi antara lain harus mampu menempatkan dan menopang mesin, transmisi, suspensi dan sistem kelistrikan, serta komponen-komponen lain yang ada dalam sepeda motor. Oleh karena itu rangka sebaiknya kuat dan kaku tapi ringan. Sedangkan jika ditinjau dari segi geometri, rangka harus sesuai dengan geometri yang diinginkan sistem kemudi dan suspensi. Rangka juga harus mampu menjaga roda tetap sejajar lurus antara depan dan belakang.
Bahan utama rangka sepeda motor adalah plastik dan logam. Bagian rangka yang terbuat dari plastik misalnya penahan angin, penutup rangka dan pelindung roda. Sedangkan bagian utama yang terbuat dari logam, misalnya rangka utama, kemudi, lengan ayun dan dudukan mesin. Teknologi rangka sepeda motor dapat dikatakan tidak mengalami perkembangan yang pesat. Sejak dulu konstruksi rangka relatif sama. Bentuk komponen rangka pada dasarnya ada tiga macam, yaitu silinder (contohnya penghubung rangka dan poros kemudi), persegi (contohnya lengan ayun), dan plat (contohnya dudukan jok).
Rangka berkaitan erat dengan bodi. Oleh karena itu bentuk rangka mempengaruhi bentuk bodi motor. Kalau terjadi kerusakan pada rangka, maka akan menimbulkan kerusakan pada bodi juga karena bodi menempel pada rangka.
Tipe-tipe rangka antara lain:
1. Rangka bak (cradle frames)

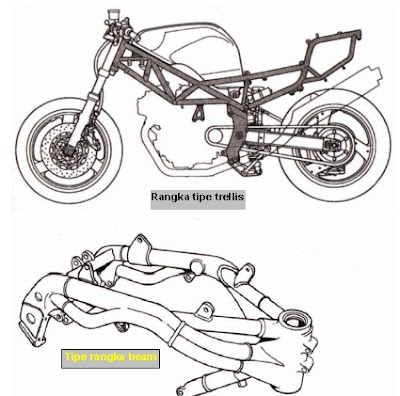

2. Rangka tipe trellis (terali)
3. Rangka tipe balok penyeimbang (beam)
4. Rangka tipe spine
