Penyetelan Rem Otomatis


Penyetelan Rem Otomatis

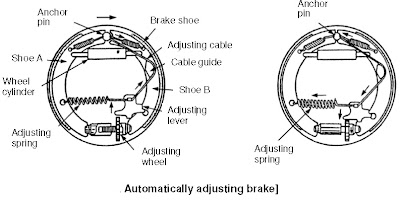

Pada saat brake lining rusak, langkah pedal lebih jauh karena gap antara lining dan drum bertambah, Maka, gap lining harus disetel kalau dibutuhkan. Tekan brake pedal pada posisi kendaraan bergerak mundur saat menyetel gap lining jika dibutuhkan. Saat pesal brake ditekan pada gerakan mundur, shoe menekan drum dan bergerak searah putaran drum dan shoe B (secondary shoe) pada gambar dibawah menjauh dari anchor pin. Kemudian, adjusting cable menarik adjusting lever untuk memperbesar kontak point dengan roda. Jika brake pedal ditekan pada pergerakan kendaraan mundur, pada tipe ini gap lining akan tersetel. Jika gap antara shoe dan drum besar, pergerakan juga bertambah dan jika gapnya mencapai titik tertentu, adjusting lever bergerak ke notch selanjutnya pada adjusting wheel. Jika brake pedal dilepaskan pada kondidi ini, Shoe B menekan anchor pin kembali untuk mengendurkan adjusting cable sehingga adjusting lever kembali pada posisi semula dengan memanfaatkan tegangan spring dengan memutar adjusting wheel satu notch. Sehingga gap antara shoe dan drum berkurang. Sejak Shoe B menekan kembali anchor pin saaat brake pedal ditekan pada gerakan maju, adjusting equipment tidak akan aktif
